AS2 Grundfos UPM3 Solar 25-75 8-38 l/min 1" Помпена група

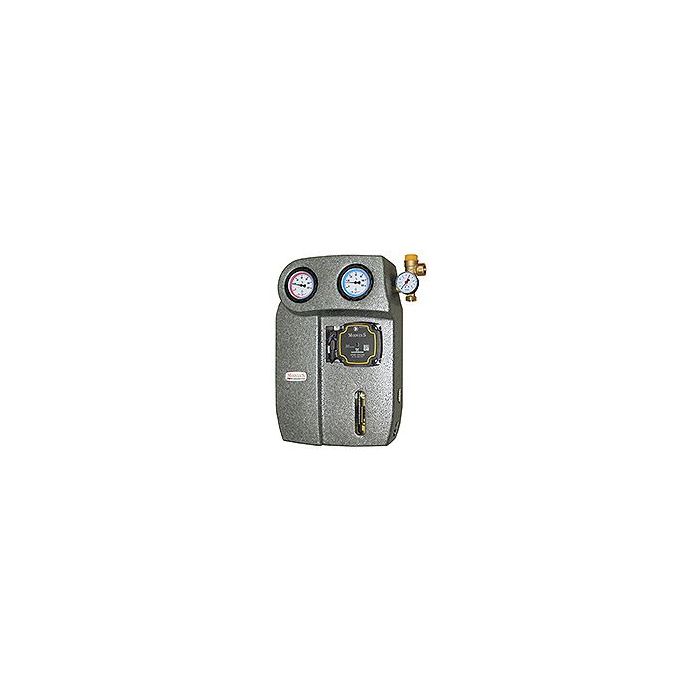

Помпена група двущрангова AS2 Grundfos UPM3 Solar 25-75 8/38 l/min 1"

Групата е напълно окомплектована и тествана и се състои от:
ВРЪЩАЩА ЛИНИЯ:

• Циркулационна помпа Grundfos UPM3 Solar 25-75 180. Захранващо напрежение: 230V, 50 Hz, температурен клас TF 110, изолационен клас IPXD4, Max: 1.0 MPa (10 bar). VDE, CE маркировка.
• Сферичен кран DN20 с възвратен клапан 10 mbar, който може да бъде премахнат чрез завъртане на дръжката под ъгъл от 45 градуса) осигурен с термометър на дръжката на крана (термометър оцветен в синьо с обхват 0 ÷ 120 °C).
• Предпазна група за налягане от 6 bar (предпазен клапан) с манометър с диаметър 63 mm, 0-10 bar и връзка 3/4" М за мембранен разширителен съд.

ПОДАВАЩА ЛИНИЯ:

• Сферичен кран DN20 с възвратен клапан 10 mbar, който може да бъде премахнат чрез завъртане на дръжката под ъгъл от 45 градуса) осигурен с термометър на дръжката на крана (термометър оцветен в червено с обхват 0 ÷ 120 °C).

ХАРАКТЕРИСТИКИ:

• Изолационна кутия от експандиран полипропилен (размери: 277x425x150 mm).
• Междуосево разстояние: 125 mm.
• Планка за захващане на гърба на групата, ползволяваща бърз монтаж
• Устойчивост на ниска и висока температура. Постоянна температура до 120 °C (за 20 секунди до 160 °C), а за кратки интервали до 140 °С, минимална температура -10 °С.
• Системно налягане: макс. до 10 bar.
• Максимален дебит на помпата: 3 m³/h
• Максимален напор на помпата: 7,5 m
• Диапазон на регулатора на дебит: 8 ÷ 38 l/min, с възможност за регулиране от потребителя.
• Тръбни връзки: 1", външни резби.
• Оптимизирана за малки дебити
• Антикорозионно покритие - устойчивост на вода, водни разтвори на гликоли и инхибитори.
• Консумирана мощност: 2 ÷ 45 W.
• Ecodesign 2015: EEI≤0.20 part 3
• Подходяща за колекторни полета с площ от 8 до 38 кв.м; топлинна мощност до 50 kW
• 100% европейско производство.



Помпа:

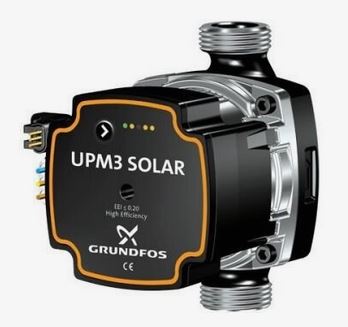

• Циркулационна помпа Grundfos UPM3 Solar 25-75 180
• Помпа с пулсово-широчинна модулация (PWM сигнал) за промяна на оборотите
• Включен захранващ кабел с куплунг за помпата
• Сигнален кабел тип Mini Superseal не е включен в доставката и може да се поръча допълнително (позволява свързването на помпата към подходящ контролер за диференциална температура, например Sorel STDC, MTDC, LTDC, XTDC и други, за да може да бъде използван PWM входа на помпата)
• Захранващо напрежение: 1x230V, 50 Hz
• Температурен клас: TF 110 (max. 110 ^oC)
• Изолационен клас: IPXD4
• Системно налягане: 1.0 MPa (max. 10 bar).
• Антикорозионно покритие на корпуса на помпата - устойчивост на вода, водни разтвори на гликоли и инхибитори.
• Консумирана мощност: 2 ÷ 45 W.
• Директива Ecodesign 2015: EEI≤0.20, част 3
• VDE, CE маркировка

Grundfos UPM3 Solar е високоефективна циркулационна помпа, която предлага гъвкави решения за топлинни слънчеви системи. Тя е проектирана да работи както със, така и без PWM сигнал, което позволява да обновявате системите си, без да е необходимо да сменяте контролера. Помпата е проектирана за използване в термични слънчеви системи с или без външно PWM управление на скоростта, използвайки Mini Superseal сигнален кабел за връзка (доставя се само при поискване). Чрез потребителския интерфейс или фабрично предварително зададената настройка помпата може да работи в един от следните режими

• 4 режима при постоянна крива (работи без PWM сигнал)
• 4 PWM режима с различни профили на С-криви (помпата спира при липса на PWM сигнал)

Технически параметри:

• Максимална температура на околната среда: +70 ° С
• Максимална температура на флуида: + 110 °C (за кратки интервали до +130 °C)
• Максимално налягане в системата: 1 МРа (10 bar)
• Минимално входно налягане 0,05 МРа (0,5 bar) при температура на течността 95 °С
• Минимална температура на флуида : 0 °С
• Относителна влажност на въздуха Максимум 95%
• Температура на съхранение -40 °С до + 75 °С
• Номинално захранващо напрежение ЕС: 1 х 230 V + 10%/-15%, 50 Hz
• Минимално захранващо напрежение 160 VAC (с намалена производителност)
• Защита на двигателя: Двигателят е защитен посредством електрониката в контролната кутия и не изисква външна защита!

Производител: BRV Bonetti Rubinetterie Valduggia S.r.l., Италия

Гаранция 24 месеца
