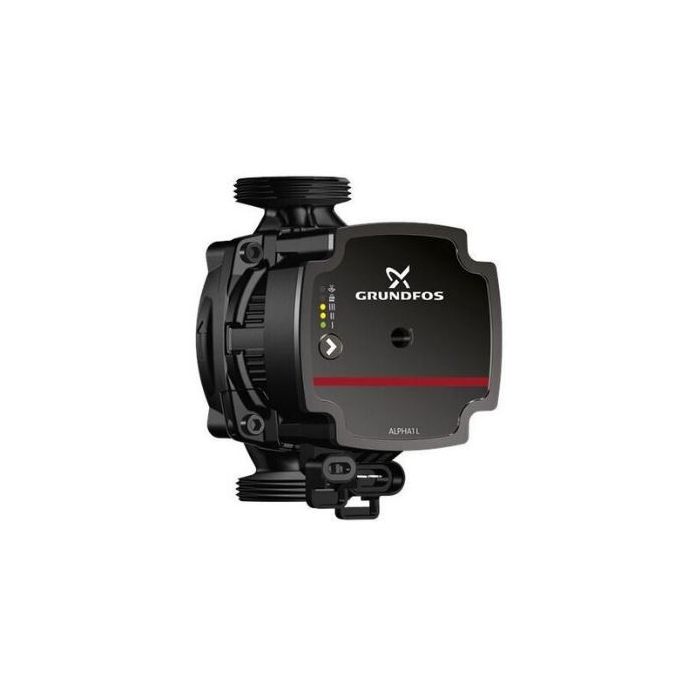

Циркулационна помпа Grundfos ALPHA1 L 15-60 130

Циркулационна помпа Grundfos ALPHA1 L 15-60 130 1x230V

Описание на продукта:

• Новата циркулационна помпа на Grundfos ALPHA1 L може да бъде интегриранa във всички видове отоплителни системи с приложения с променлива или постоянна скорост на потока
• ALPHA1 L разполага със съвременен енергийно-ефективен двигател, който използва по-малко енергия от по-старите модели и може да доведе до по-ниски експолатационни  разходи
• Високоефективните помпи с електронно комутируеми мотори Grundfos ALPHA1 L не е необходимо да се управляват от външен регулатор на оборотите, който променя или пулсира захранващото напрежение
• Скоростта може да се контролира от сигнал с ниско напрежение - ШИМ (широчинно-импулсна модулация) = PWM (Pulse Width Modulation)

Приложения:

• Котли
• Инсталации за подово отопление
• Смесителни групи и комплекти за котли
• Системи за битова гореща вода
• Отоплителни системи за биомаса

Настройки на помпата. Помпата има седем различни режима на управление. Помпата може да бъде настроена за следното:

1. Постоянна крива или постоянна скорост I
2. Постоянна крива или постоянна скорост II
3. Постоянна крива или постоянна скорост III
4. Фабрична настройка: Режим за радиаторно отопление
5. Режим на управление за подово отопление
6. Фиксирана пропорционална крива
7. Външно управляван ШИМ (PWM) профил A

Таблото за управление се състои от 1 бутон и следните индикатори:

• I, II, III - Криви за постоянна скорост I, II и III
• Режим за радиаторно отопление (пропорционално налягане)
• Режим за подово отопление (постоянно налягане)



Характеристики:

• Три криви на постоянна крива и постоянна скорост
• Таблото за управление показва следното: • настройките - след натискане на бутона • работното състояние • състояние на аларма. По време на работа таблото за управление показва моментното работно състояние или състоянието на аларма. Ако помпата е открила една или повече аларми, първият светодиод светва от зелено в червено. Когато неизправността е отстранена, таблото за управление превключва обратно към работното състояние
• Режим на радиаторно отопление
• Режим на подово отопление
• Профил PWM А: PWM сигналът е метод за генериране на аналогов сигнал, използващ цифров източник
• Нисък индекс на енергийна ефективност (EEI)
• Деблокиращ винт
• Не се нуждае от поддръжка
• Ниско ниво на шума
• Лесен и бърз монтаж
• Промяна на положението на блока за управление: блокът за управление може да бъде монтиран във всички положения

Техически данни Grundfos ALPHA1 L 15-60 130 1x230V

• Максимален дебит: 3,5 m3/h
• Максимален напор: 6,4 m
• Помпен корпус от чугун
• Номинален диаметър (DN) на входния и изходния отвор: DN15
• Монтажна дължина: 130 mm
• Електрическа консумация: 4 - 45 W
• Температура на работната течност: +2 ... +95 °C
• Температура на околната среда: 0 ... +55 °C
• За да се избегне кондензация в управляващата кутия и статора, температурата на течността трябва винаги да е по-висока от температурата на околната среда
• Системно налягане: PN10. Maximum 1.0 MPa (10 bar)
• Входно налягане: за да се избегне шум от кавитация и повреда на помпата, на входа на помпата се изискват следните минимални налягания: при температура на течността 75°C - минимално входно налягане в помпата: 0.05 bar; при температура на течността 90°C - минимално входно налягане в помпата: 0.50 bar
• Захранващо напрежение: 1 x 230 V (-15%/+10%), 50/60 Hz, PE
• Помпата не изисква външна защита на двигателя
• Клас на защита: IPX4D
• Относителна влажност на въздуха: максимум 95%
• Клас на изолация: F
• Специфичен индекс на енергийна ефективност EEI ≤ 0,20
• Ниво на звуковото налягане на помпата е под 43 dB(A)
• В отоплителните системи водата трябва да отговаря на изискванията на приетите стандарти за качество на водата в отоплителни системи, например немския стандарт VDI 2035
• Помпата е подходяща за неконцентрирани, чисти, неагресивни и невзривоопасни течности, които не съдържат твърди частици, влакна или минерални масла
• Помпата не трябва да се използва за възпламеними течности, като дизелово гориво, бензин и подобни течности
• Максималното смесване на вода/пропилен-гликол е 50 %. Максимален вискозитет: 10 mm2/s. Сместа от вода/пропилен-гликол понижава производителността поради по-високия вискозитет
• Не стартирайте помпата, преди системата да е обезвъздушена и напълнена с течност

 PWM профил на входния сигнал A (отопление):

• При високи проценти на PWM сигнала (цикли на работа), хистерезисът предотвратява пускането и спирането на циркулатора, ако входният сигнал се колебае около точката на превключване. При ниски проценти на PWM сигнала скоростта на циркулатора е висока поради причини, свързани с безопасността. В случай на повреда в кабела в котелната инсталация, циркулаторите ще продължат да работят с максимална скорост, за да пренесат топлинната енергия от първичния топлообменник. Това е подходящо и за топлообменници, за да се гарантира, че циркулаторите ще прехвърлят топлината в случай на повреда на кабела
• Ако не е налице PWM сигнал, можете да настроите ALPHA1 L в режим на пропорционално налягане, режим на постоянно налягане или в режим на постоянна скорост от контролера

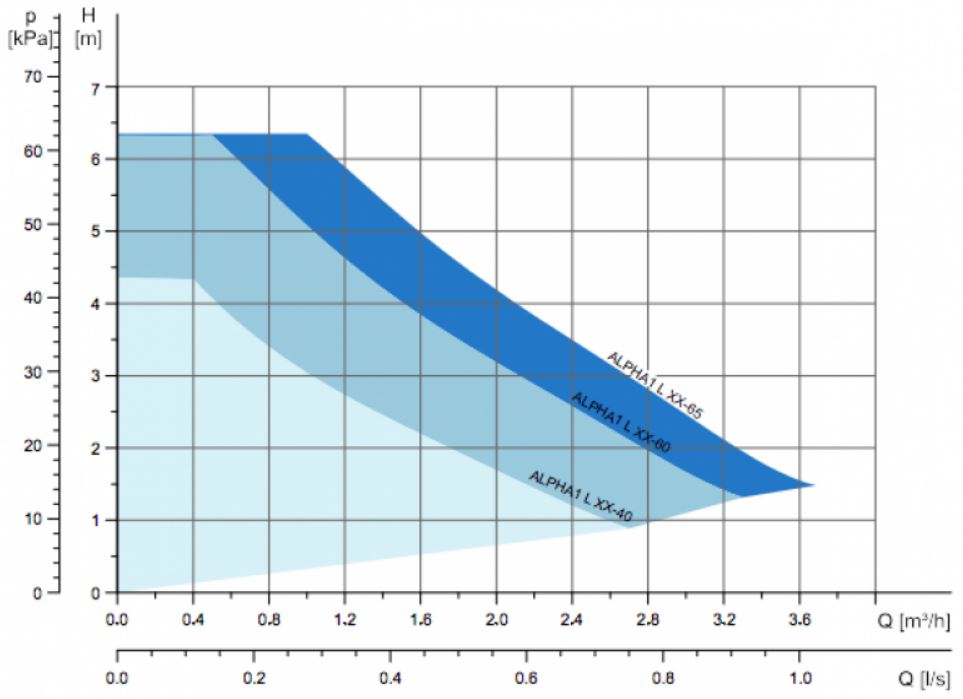

 Работни характеристики (характеристични криви) на помпи Grundfos ALPHA1 L:

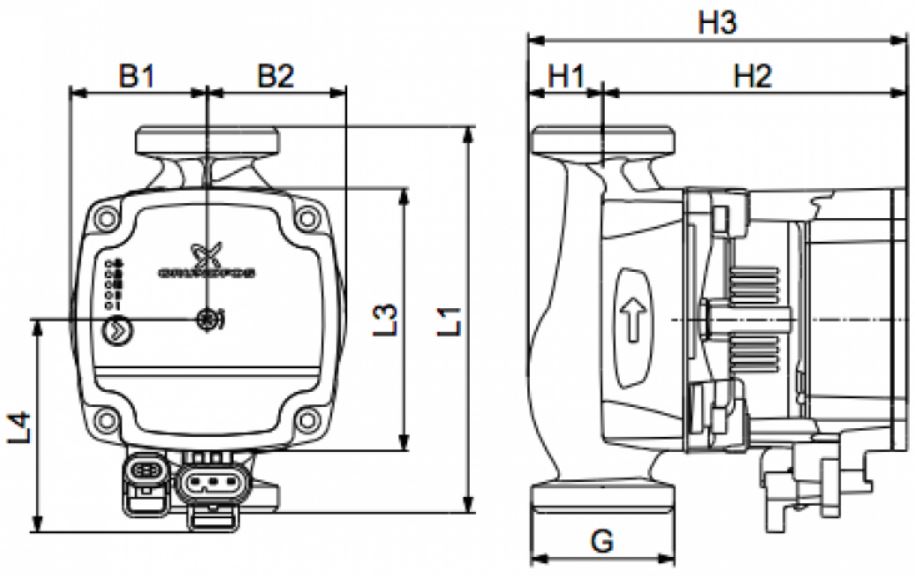

Размери на помпи Grundfos ALPHA1 L:

Гаранция 24 месеца.



Модели помпи Grundfos ALPHA1 L:
