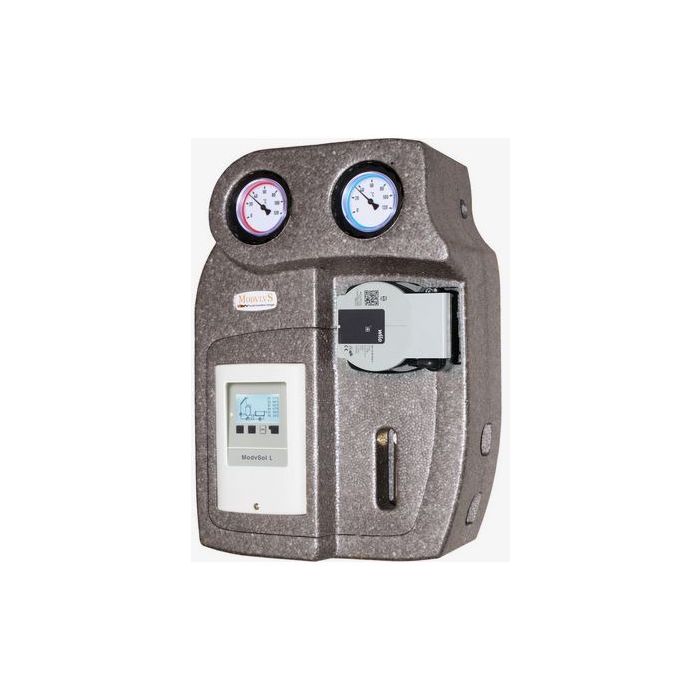

Drain-Back Wilo ST15/13 MTDC 8-38l/min Соларна група "Drain-Back"

Помпена група двущрангова Drain Back с помпа Wilo ST15/13 с дебитомер 8-38 l/min и щуцери 1"

• Помпена група с вградено соларно управление за Drain-Back системи S2 Solar 20 Drain Back
• S2 SOLAR 20 DRAIN BACK е помпена група за инсталации с източване и пълнене на системата
• S2 SOLAR 20 DRAIN-BACK е готов за монтаж помпен възел, двуконтурен (двущрангов), със соларен контролер и високоефективна циркулационна помпа с функция за източване и пълнене на системата
• Помпените станции DRAIN-BACK имат функцията сами да източват водата от соларния(първичния) кръг в случай, че климатичните условия не са подходящи за нормалната работа на соларната система.В този случай течността се източва изцяло гравитационна от колекторите в дренажен съд.Така в системата за топлоносител може да се използва обикновенна вода, а не незамръзващи течности. Тази система предотвратява опасността от прегряване на соларните панели, когато желаната температура в бойлерите вече е постигната. Така в системата могат да се използват стандартни материали и да се използват всички предимства като при системите с принудителна циркулация.

ВРЪЩАЩА ЛИНИЯ

• Дебитомер с възможност за настройка на дебита.
• Интегрирани вентили за пълнене и за източване на системата.
• Високоефективна циркулационна помпа модел Wilo Yonos Para ST 15/13
• Сферичен кран DN20 с и специален термометър на ръкохватката на крана с диапазон на измерваната температура 0°C - 120°C и оцветен в син цвят пръстен.
• Свободен изход с тапа за произволно приложение.



ПОДАВАЩА ЛИНИЯ

• Сферичен кран DN20 с компресинни фитинги със специален термометър на ръкохватката на крана с диапазон 0°C - 120°C и оцветен в червен цвят пръстен.
• Тръба с накрайници

Комплект с контролер за диференциална температура Sorel MTDC с 3 броя температурни сензори PT1000 със силиконов кабел тип TT/S2.



Контролер за диференциална температура Sorel MTDC

• Високо-контрастен осветен дисплей с пълни текстови съобщения и графичен режим с диалогов режим от самото стартиране и свободно програмиране с 4 натискания на бутони. Пиктограми, показващи различни типови схеми на инсталациите.
• Зададени програми за над 22 вида типови схеми на инсталациите с 1-2 колекторни полета и 1-2 акумулатора за гореща вода или басейни: соларно колекторно поле + бойлер/двузонов бойлер, соларно колекторно поле + басейн, котел на дърва + бойлер соларно колекторно поле + охлаждаща система и много други.
• Специална логика при използване на вакуумно-тръбни слънчеви колектори и системи с промяна на въртенето. Програма против замръзване.
• Съхранение на данните за системата с отчитане на статистика и изображения с графични диаграми за дългосрочен мониторинг, включително функция за топлинно счетоводство.
• Функция за проверка на работата на системата с отчитане на евентуални грешки със запис на датата и часа.
• Блокировка на менюто с оглед на случайни действия.
• Регулиране на работата на помпата посредством използването на синхронизиран сигнал с широчинно-импулсна модулация (PWM).
• Стандартен изход за контрол на циркулационна помпа 0-10 V.
• Потребителска настройка за време на пълнене на слънчевия контур.
• Потребителска настройка за периода на работа.
• Потребителска настройка за желаните температури
• 3 входа за температурни сензори.
• Клас на защита: IP40 - клас II.
• Включени 3 броя сензори PT1000.

ХАРАКТЕРИСТИКИ

• Разстояние между щуцерите на подаващата и връщащата линия: 125 mm
• Топлoизолирана кутия на групата от EPP с размери: 308x434x169  mm
• Устройство за стенен монтаж или върху бойлер
• Работна температура до 120°C (за 20 s до 160^°C)
• Максимална температура на връщащата линия: 95°C
• Клас на налягане: PN10 - 10 bar



Област на използване:

• Инсталации с 8-38 m² колекторна площ (дебитомер с обхват 8-38 л/мин)
• Денивелация на инсталацията (разстояние между най-ниска и най-висока точка): max. 12 m

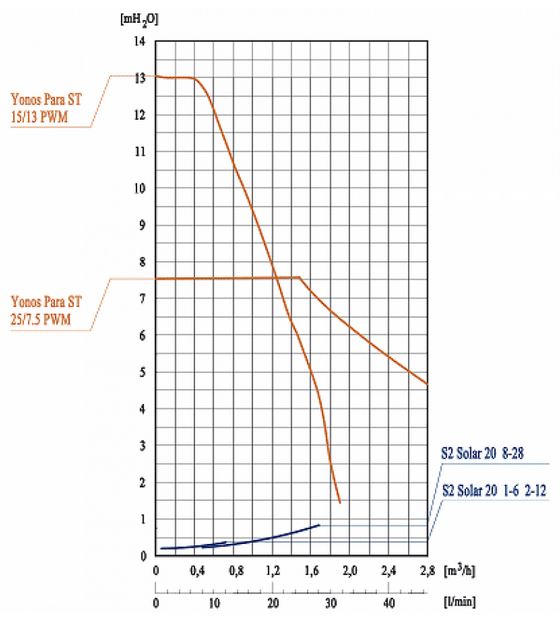

Хидравлични характеристики на циркулационните помпи:

Системи "Drain-Back"

Високо-ефективна соларна циркулационна помпа с магнитен ротор. Помпата използва синхронизирана електронна комуникация и спестява електрическа енергия като осигурява на изхода си нужните параметри в слънчевия кръг. Благодарение на високия напор на помпата, една и съща помпа е достатъчна да съвместява функциите на запълване на системата и циркулация през соларните панели. Контролерът на Sorel запълва бързо системата, използвайки големия напор на помпата, паралелно с нуждата от нисък дебит за този процес. Предимства:

 Без използване на химически вещества в системата
 Без опасност от замръзване
 Без опасност от прегряване
 Дълготраен живот на компонентите в системата
 Намалени разходи за поддръжка
 Високоефективна помпа
 Безопасност при отпадане на ел. захранването
 Интелигентно управление

Помпените станции DRAIN-BACK имат функцията сами да източват водата от соларния (първичния) кръг в случай, че климатичните условия не са подходящи за нормалната работа на соларната система. В този случай течността се източва изцяло гравитационно от колекторите в дренажен съд. Така в системата за топлоносител може да се използва обикновена вода, а не незамръзващи течности, която е по-добър топлоносител от тях и с по-ниска цена. Освен това, в следствие на факта, че течността се източва от панелите, тази система предотвратява опасността от прегряване на соларните панели, когато желаната температура в бойлерите вече е постигната. Така в системата могат да се използват стандартни материали и да се използват всички предимства като при системите с принудителна циркулация, а всички процеси се управляват от контролера.

Как работи системата "Drain-Back"?
Kогато слънчевата радиация е достатъчна и бойлера не е затоплен, контролерът включва циркулационната помпа в кривата й с висок напор и запълва соларните панели директно с вода. Този процес отнема няколко минути и зависи от големината на инсталацията.
Във втората фаза, след кратък преходен период, контролерът ползва помпата за циркулация, както във всички стандартни системи. Благодарение на ползването на помпа с променливи обороти електрическата консумация е по-ниска, отколкото при стандартните помпи.
Системата не работи под налягане, в резултат на което не се налага да се монтират следните компоненти като при стандартните системи: предпазен клапан, манометър, разширителен съд, възвратни клапи и ръчен обезвъздушител.
При достигане на зададената температура в акумулатора, или когато няма достатъчно слънчева радиация контролерът спира циркулацията и топлоносещата течност се източва отново в дренажния съд.

За да се осигури добро дрениране на системата слънчевите колектори трябва да се монтират с наклон най-малко 2 cm/m спрямо изходящата тръба и всички тръби трябва да са с наклон поне 5 cm/m към дренажния съд.
Обемът на дренажния съд трябва да е поне 1.5 пъти от общия обем на течността, съдържаща се в колекторите и тръбната мрежа.
Съдът трябва да бъде монтиран по-ниско от колекторите, за да се осигури пълно източване на системата.
Помпената група S2 Solar 20 Drain-Back трябва да бъде монтирана по-ниско от компенсационния съд за да се гарантира, че няма да има режим на суха работа.

• Производител: BRV Bonetti Rubinetterie Valduggia S.r.l., Италия
• Гаранция 24 месеца
