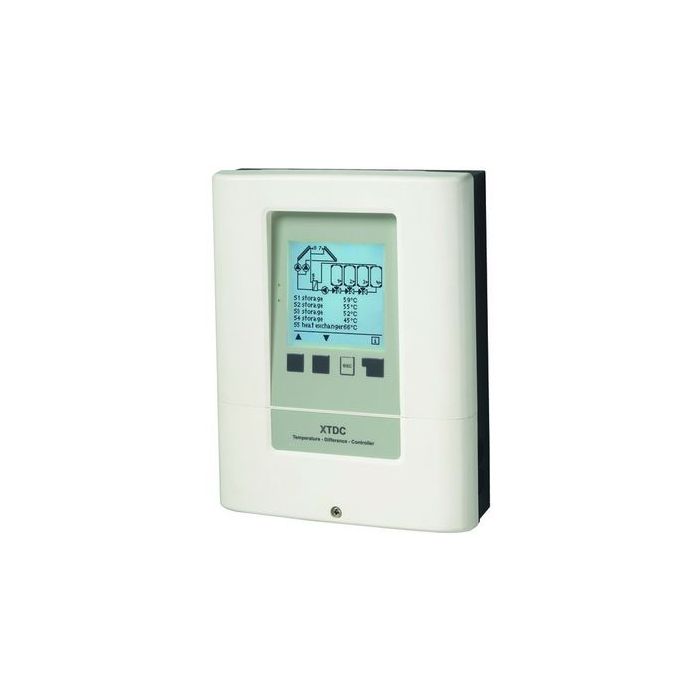

Контролер за комплексни соларни системи Sorel XTDC Ethernet

Контролер за диференциална температура за комплексни соларни системи Sorel XTDC Ethernet + Sorel Connect

• Контролер за диференциална температура за комплексни соларни системи
• Надежден контролер за диференциална температура за над 42 вида схеми соларни системи или котли с допълнителни функции
• Версия с Ethernet връзка
• Атрактивен дизайн - размери: H=228 mm W=150mm D=53mm с избор на различни системи
• Високо контрастен осветен дисплей с графичен режим и пълни текстови съобщения, 128x128 точки
• Клас на защита: IP40
• Интуитивно управление на контролера с 4 отделни бутона

Функции на контролерите Sorel XTDC:

• Входове за температурни сензори Pt1000 - 8
• Релейни изходи 230V - 6
• Релейни изходи без напрежение - 1
• Изходи 0..10V или PWM сигнал - 2
• Брой на приложенията (фабрично зададени схеми): 48+
• Опция за увеличаване броя на приложенията
• Светодиоди (зелен и червен) за показване на статуса
• Статистика и графичен анализ на паметта с данни
• Измерване на енергията на база дебита (Grundfos VFS сензор) - 2
• Мониторинг на налягането (посредством RPS сензор) - 2
• Бекъп на батерията за реално време
• Термостатна функция по време и температура
• Защита от легионела посредством соларите
• Защита от легионела посредством допълнително подгряване
• Функция охлаждане
• Съветник за настройки
• Защита на системата
• Защита на колектора
• Защита на акумулатора
• Защита против замръзване
• Вторично охлаждане
• Функция за вакуумно-тръбни колектори
• Програма за Drain-Back системи (саморазтоварване)
• Памет за състояние и грешки с дата и час
• Блокиране на менюто
• Напрежение 100..240VAC; намалена консумация в режим на готовност
• Връзка с интерфейс (CAN BUS система) Sorel Connect
• Записване на данни върху SD карта памет
• Ethernet (мрежова) връзка със софтуеър за компютър
• Цвят на корпуса (RAL): 9003
• Клас на защита: IP40
• Производител: SOREL Mikroelektronik Gmbh - Германия
• Гаранция 24 месеца

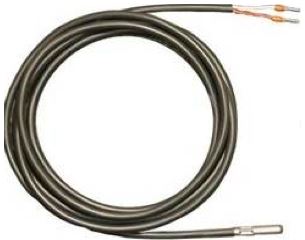

 Температурни сензори за соларни контролери Sorel Pt1000 (поръчват се допълнително):

• Температурни сензори с PT1000 сeнзорни елементи в съответствие с DIN EN60751 (IEC751).
• Комплект със силиконов кабел, за темеператури до 180°C
• Осигуряват точно измерване на температурата и гарантират ефективно и оптимално използване на енергията.
• Сензорни жила  2x0.75mm² , удължаеми до 30 m макс.

Температурна устойчивост за сензори Pt1000

VFS сензори за комбинирано измерване на дебит и температура (поръчват се допълнително):

RPS сензор за комбинирано измерване на дебит и температура (поръчват се допълнително):

SOREL CONNECT

Одобрените контролери Sorel Connect са подготвени за работа в система за мониторинг, регистриране на данни и дистанционно управление

• SOREL Connect е нова PLUG & PLAY концепция, която не изисква специфични мрежови познания от потребителя. Използва CAN-Bus интерфейс за комуникация между отделните контролери или може да бъде свързана към локална мрежа или интернет посредством Ethernet. Потребителят може да наблюдава и управлява отоплителната система с персонален компютър, таблет или смарт телефон навсякъде и по всяко време.
• Основни функции: визуализация на отоплителната система със съобщения за статуса, температурите, статистика за топлинното поле, колебания в стайната температура, активиране на бърз турбо режим или ваканционен режим.
• Експертите могат да се сдобият с софтуеър за персонален компютър за задаване на всички параметри на контролера в реално време.
• Регистрирането на данни се осъщестява чрез microSD карта, така че всички данни на системата могат да се записват и анализират обстойно.

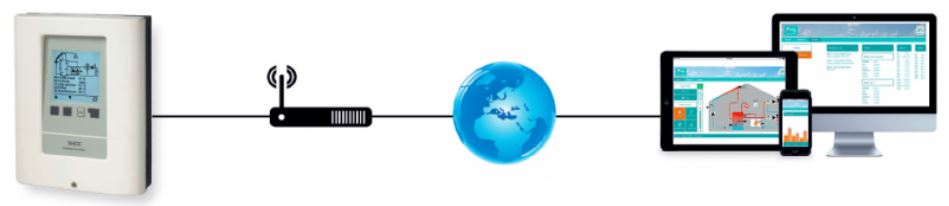

Пример : XTDC с директна Ethernet връзка
