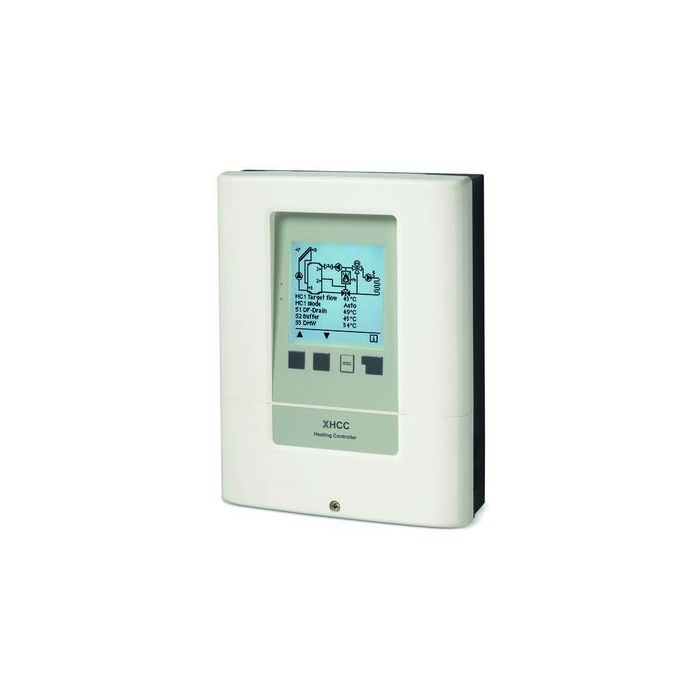

Контролер за отоплителни и соларни системи Sorel XHCC

Контролер за отоплителни и соларни системи Sorel XHCC

• Контролер за гъвкаво температурно регулиране на комплексни отоплителни системи с разнообразни топлинни източници на базата на климатичните условия с 13+ различни приложения
• Атрактивен дизайн - размери: H=228 mm W=180 mm D=53 mm с избор на различни варианти
• Високо контрастен осветен дисплей 128x128 p с графичен режим и пълни текстови съобщения
• Интуитивно управление на контролера с 4 отделни бутона

• Предимства:

  • За отоплителни системи, управлявани в зависимост от моментните външни климатични дадености
  • Пълно текстово меню и графичен режим с анимации, управление от 4 бутона
  • Функционална проверка и графичен анализ на системата с дългосрочна памет за енергията и работните часове
  • Часовник за реално време (RTC) с енергиен резерв над 24 часа
  • Кутия с бял цвят RAL9003, клас на защита IP40
  • Програма за управление на drain-back (самоизточващи се) системи
  • Монтажни елементи, резервен предпазител
  • Езици на менюто: немски, английски, френски, испански, италиански, полски, португалски



• Базовите схеми могат да бъдат допълнени с още функции посредством неизползваните релета: Солар; Соларен байпас; Външен топлообменник; Управление на допълнителен топлинен източник (нагревател); Охлаждане; Повишаване на обратния поток; Анти-легионела; Трансфер между акумулатори; Универсална температурна разлика; Котел на твърдо гориво; Съобщение за грешка; Мониторинг за налягане; Горелка; котелна помпа; Зонов вентил и т.н.



  Функции	XHCC
  Общ брой входове за сензори	16
  в това число за температурни сензори PT1000	10
  в това число за дистанционно регулиране	2
  в това число за директни сензори VFS/RPS по температура	2
  в това число за директни сензори VFS/RPS по дебит	2
  Съвместим със стаен термостат CALEON	да
  Съвместим със стаен термостат CALEON Clima	да
  Съвместим със стаен термостат RC20	да
  Съвместим със стаен термостат RC21	да
  Брой релейни изходи 230 V	6
  Брой потенциално свободни релейни изходи	1
  Изходи 0-10V или PWM сигнал	2 (4*)
  Брой на приложенията (зададени схеми)	13
  Опция за увеличаване броя на приложенията	да
  Светодиоди (зелен и червен) за показване на статуса	да
  Програмируеми времена на термостата и брой функции за ден	2 x 3
  Функция "Комфорт" за бързо отопление	да
  Отоплителен кръг със смесител	1-2
  Втори отоплителен кръг без смесител	1-2
  Битова гореща вода (БГВ)	да
  Функция против легионела посредством соларите	да
  Защита от легионела посредством допълн.подгряване	да
  Охлаждане	да
  Упътване за настройките	да
  Защита на соларна система	да
  Защита на соларен колектор	да
  Защита на изходящата температура на буфера	да
  Защита против замръзване	да
  Защита против течове	да
  Вторично охлаждане на соларите	да
  Функция за вакуумно-тръбни колектори	да
  Програма за Drain-Back системи (саморазтоварване)	да
  Памет за грешки и анализи със съхранение на дата и час	да
  Блокиране на менюто срещу нежелани въздействия	да
  Записване на данни върху SD карта памет	да
  Ethernet (мрежова) връзка със софтуеър за компютър	не
  Размери (H - W - D) (mm)	228 180/53
  Цвят на корпуса (RAL)	9003
  Клас на защита	IP40

  * с допълнителна кутия



  Възможни хидравлични схеми на инсталациите





  Температурни сензори с PT1000 сeнзорни елементи в съответствие с DIN EN60751 (IEC751) - поръчват се допълнително

  • Комплект със силиконов кабел, за темеператури до 180°C
  • Осигуряват точно измерване на температурата и гарантират ефективно и оптимално използване на енергията.
  • Сензорни жила  2x0.75mm² , удължаеми до 30 m макс.

  Температурна устойчивост за сензори Pt1000

  °C	0	10	20	30	40	50	60	70	80	90	100
  Ω	1000	1039	1077	1116	1155	1194	1232	1270	1308	1347	1385

    ТТ  сензор





  Kод	Температурни сензори
  85140	TT/P4 Потопяем сензор PT1000 с 4 м PVC кабел, 95°C
  86325	TT/T2.5 Потопяем сензор PT1000 с 2,5 м специален кабел, 220/300°C
  81220	TR/S2 Прилепяем сензор PT1000 с 2 м силиконов кабел, 180°C
  81140	TR/P4 Прилепяем сензор PT1000 с 4 м PVC кабел, 95°C
  82200	TF/S2 Плосък контактен сензор PT1000 с 2 м силиконов кабел, 180°C
  83140	TD/P4 Tретичен сензор PT1000 с 4 м PVC кабел, 95°C
  87000	ТA52 Кутия със сензор за външна температура PT1000
  85220	TT/S2 Tемпературен сензор PT1000 с 2 м силиконов кабел, 180°C
  85240	TT/S4 Tемпературен сензор PT1000 с 4 м силиконов кабел, 180°C



  VFS сензори за комбинирано измерване на дебит и температура (опция):



  Kод	Наименование
  78012	VFS 1-12L/Min 0-100°C, 3/4“AG, неръждаема стомана
  78040	VFS 2-40L/Min 0-100°C, 3/4“AG, неръждаема стомана
  78100	VFS 5-100L/Min 0-100°C, 1“, неръждаема стомана
  78200	VFS 10-200L/Min 0-100°C, 1 1/4“ неръждаема стомана
  78400	VFS 20-400L/Min 0-100°C, 1 1/2” пластмасов



  RPS сензор за комбинирано измерване на дебит и температура (опция):



  Kод	Наименование
  78600	RPS сензор 0-10 bar с 2,9m кабел



  Стайни контролери Sorel °CALEON и °CALEON Clima (опция):



  °CALEON - Елегантен стаен контролер с капацитивен TFT сензорен дисплей за контрол и оптимизация на отоплителна система в комбинация с контролери MHCC, LHCC и XHCC.





  °CALEON Clima - Елегантен стаен контролер с капацитивен TFT сензорен дисплей за контрол и оптимизация на отоплителни и климатични системи в комбинация с контролери LHCC и XHCC.

  Допълнително трябва да бъде поръчан CAN свързващ комплект!



  Пример: Допълнителен отоплителен смесителен кръг - XHCC, MHCC с 2 °CALEONs





  Стайни температурни сензори Sorel RC20 / RC21 (опция):

  Sorel RC 20 - Стаен температурен сензор, съвместим с контролери MHCC и XHCC



  Sorel RC 21 - Стаен температурен сензор, съвместим с контролери MHCC и XHCC

  • Ключ за избор на режима, паралелно предаване на зададения режим към отоплителна крива
  • Температурен сензор за стайна температура
  • За лесно и удобно дистанционно регулиране



  Kод	Тип на температурния сензор
  89020	RC20 Стаен температурен сензор
  89021	RC21 Стаен температурен сензор



• ВАЖНО!!! Според конкретното приложение (инсталация) трябва да се добавят съответния вид и брой температурни сензори (1 брой за външна температура TA52, потопяеми сензори PT1000 тип TT/S2, прилепяеми сензори PT1000 тип TR/S2, стаен термостат RC21). Тази окомплектовка не е включена в базовата цена на контролера и се поръчва допълнително! (Моля, вижте Свързани продукти!)
• Произведен в Германия от SOREL GMBH
• Гаранция 24 месеца
