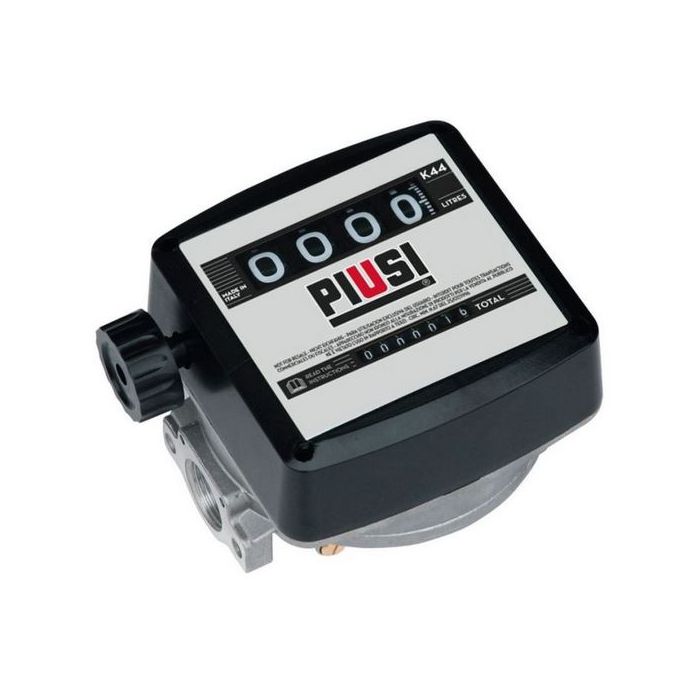

Механичен брояч за горива, 20-120 l/min, 1" Piusi K44

Механичен брояч за горива (дизелово гориво, нафта, биодизел, петрол, биогорива) K44, 20-120 л/min, 1"

• Механичният брояч тип К44 използва люлеещ се диск и е конструиран за точно отчитане на разход на петролни продукти, керосин, дизелово гориво или други флуиди, които не взаимодействат с конструкционните материали, вложени в уреда. Люлеещият се диск в измервателната камера се задвижва от измерваната течност и задвижва механизма в капака на тялото. Той, от своя страна, предава движението към брояча. Разходомерът е оборудван с регистър без възможност за нулиране и с партиден регистър, който може да бъде нулиран.
• Броячите са фабрично калибрирани за работа с дизелово гориво. В някои специфични случаи и приложения може да се наложи калибриране - например при работа с течности, различни от дизелово гориво, или в среди с големи температурни промени. В такива случаи може да се влоши точността на уреда. Калибриране се налага и след като уреда е бил отварян за профилактика или ремонт.
• Обхват на дебита: 20÷120 l/min (5,3÷32 gal/min)
• Точност: ±1% от дебита (след калибриране)
• Повтаряемост на грешката: ±0,2%
• Max. работно налягане: 10 bar
• Налягане на спукване: 30 bar
• Нулираща система за текущия тотал
• Присъединителни размери - вход и изход: 1"
• Показващ орган: 4-цифров дисплей (max. 9 999 л), 7-цифров тотал (max. 9 999 999 л)
• 4-цифровият регистър може да се нулира с помощта на ръкохватката
• 7-цифровият регистър на натрупаното количество не се нулира
• Възможност за десен или ляв монтаж на ръкохватката
• Деление: 0,1 литър
• Възможност за гравитационна работа
• Габаритни размери на опаковката: 180x180x170 mm
• Тегло: 2 kg
• Работни течности: дизелово гориво, нафта, биодизел, петрол, биогорива
• Българска инструкция с начин на калибрирането
• Гаранция 24 месеца
• Производител: Piusi - Италия

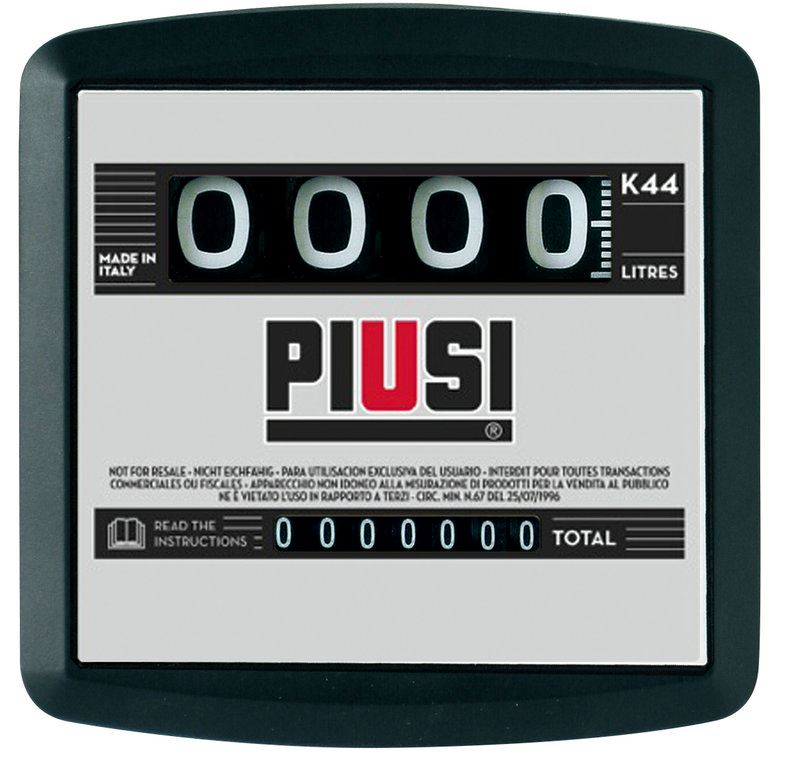

Фронтален изглед на разходомер Piusi K44/K700M с 4-цифров дисплей за текущото състояние (max 9999 л), 7-цифров тотал:

Положения (версии) за монтаж при фабрично разположение на входящия и изходящия щуцер

Измервателна камера с измервателен люлеещ се диск





Монтаж:

Броячите K33 и K44 могат да бъдат монтирани във всякакво положение, на твърди или гъвкави тръби, или директно на помпи или резервоари. Посоката на протичане на течността е указана със стрелка. Разходомерът се доставя в няколко конфигурации – A, B, C и D. Посоката на пропускане на всяка от четирите конфигурации е указана на схемата по-горе. Броячът и капака му могат да бъдат завъртени във всяко положение на 90 градуса, независимо в коя конфигурация е доставен. Ръкохватката може да бъде монтирана или в лявата, или в дясната страна на брояча. Винаги монтирайте филтър преди брояча! Препоръчва се филтъра да е с размер на отворите 400 микрона.



Гравитационно използване:

Разходомерите К33 и К44 могат да бъдат използвани и в системи, работещи на гравитационен принцип, т.е. които не са оборудвани с помпи, и където потокът е следствие на денивелация  (разлика между две нива) – например между резервоар и пистолет.

Пример – при денивелация от 1,5 метра, използван 3 метра гъвкав шланг (маркуч) 1” и пистолет тип Piusi Self 2000 може да бъде гарантиран дебит минимум 30 л/мин. Използването на гравитационен принцип не се препоръчва при денивелация под 1 метър, понеже дебита ще бъде по-нисък от препоръчителния минимален дебит през уреда – 20 л/мин. При гравитационно ползване се препоръчва калибриране на уреда.
